TV

テレビ

パネル交換時注意点
①パネルの裏の番号
②バックライトの時間を見る
③接続をチェック「交換後＝地デジ、BS、レコーダー、HDD」確認

機械的故障は保障になる「回転部品＝KP」

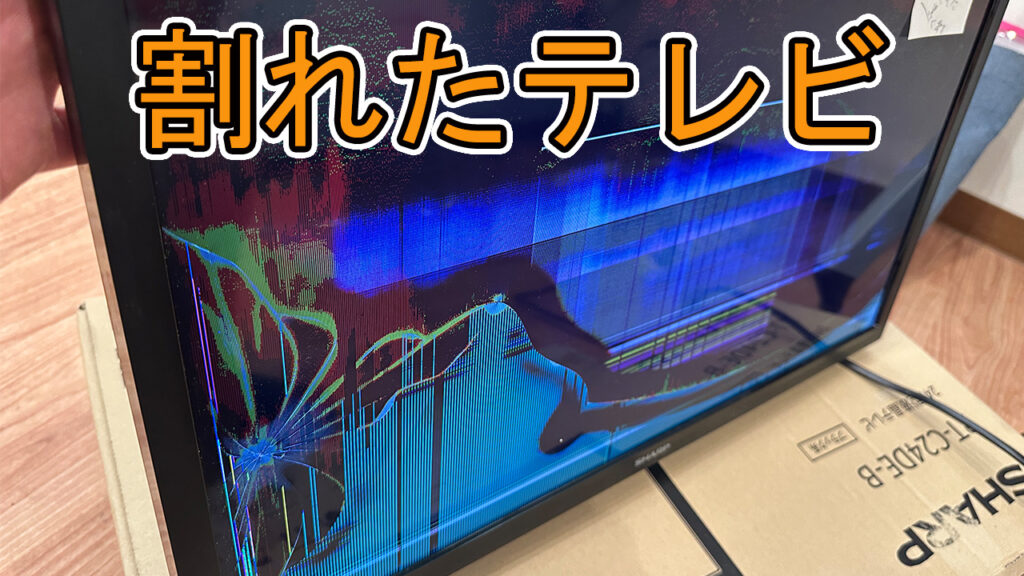

破損「ぶつけた、割った」などは保障にならない

破損は値段が異なる

故障コード

「16」電源エラー
ランプエラーで電源が入らなかったときに点灯
リセットすれば起動するようになるが再発する

①バックパネルのパネルテストで確認
②基盤不良
③ロゴ、アンドロイドTV 、が毎回表示される時
※基盤不良
※パネルのバックランプエラーで再起動がかかる時

テストパターン

①画面を点滅させて白黒で表現させてランプの確認「白黒が点滅」が正常
②画面を真っ白にして黒い部分があればパネルのランプが切れている

強制起動

故障判断

• テレビになんらかの異常がある場合は、リモコンでサービスメニュー開くことで画面の左上に表示させることが可能
• テレビが起動のたびに「初期ロゴを表示」「初期化」される時は「基板がおかしい」
• 画面が暗かったり点滅は「パネル交換」
• システム更新「バージョンアップ」ができていないと不具合が発生すことがある
• テレビの録画用「HDD」もTV用のものを使用しないと接続が解除されたり上手に動作しない時もあるので「電源を切るなり再起動」して読ませる
  • パソコン用の「HDD」も使用可能だがあまり相性が良くない「TV専用がよい」


テレビ点検

テレビの背面のアンテナケーブル確認
地上デジタル
BS
テレビでチャンネル設定を行う

テレビ正常
アンテナ正常

テレビは一階にあり一階ではBSが入らない

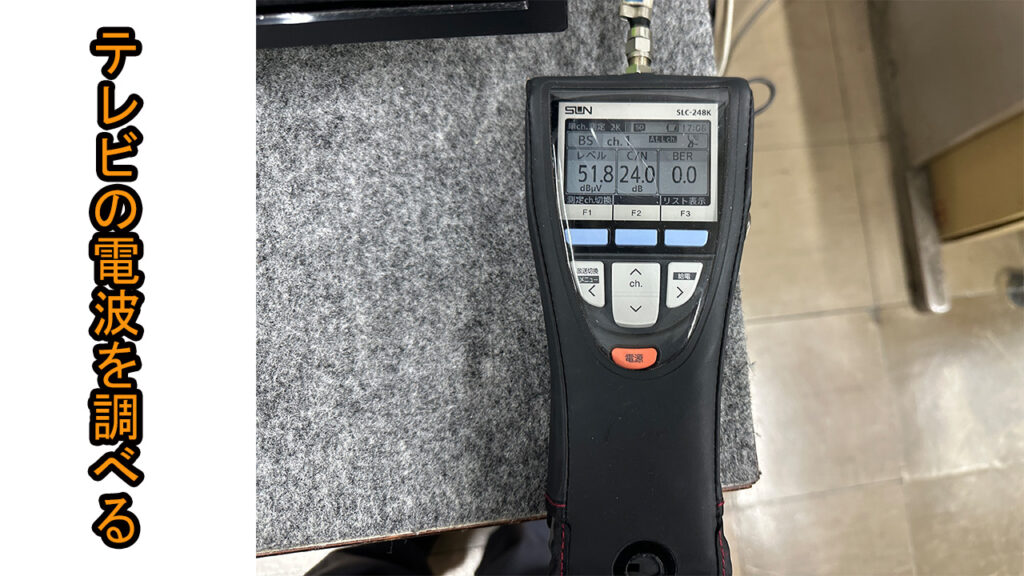

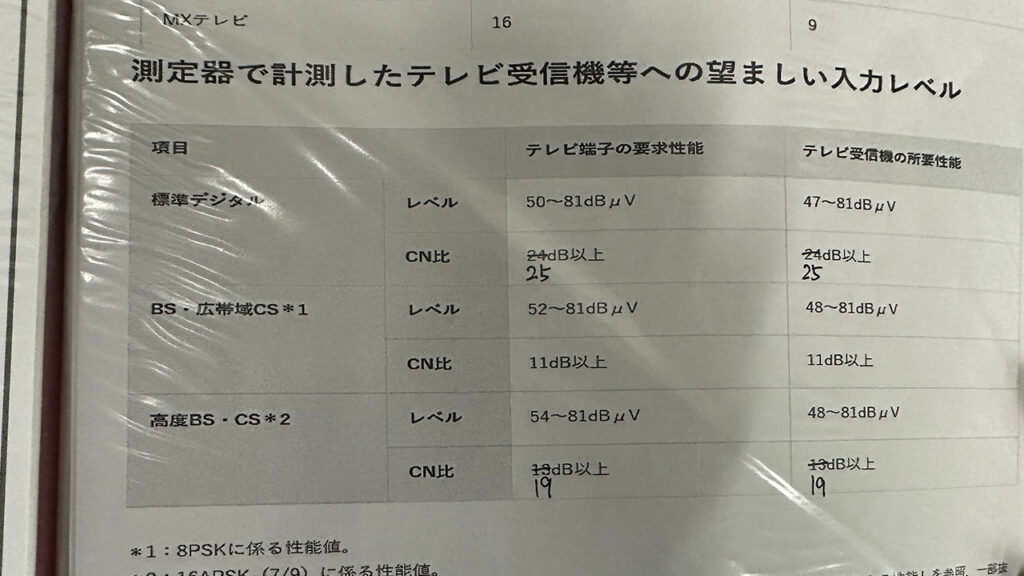

電波強度「0」

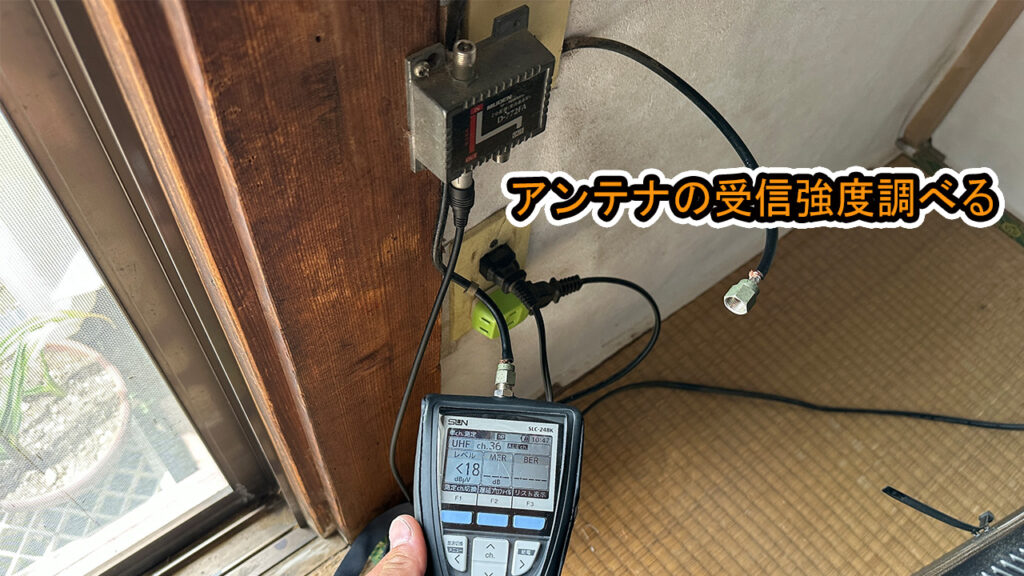

二階のアンテナに直接アンテナ線を接続して点検

アンテナの線がおかしいと判断

音声出るがパネルが真っ黒

パネルにすべての機能が詰まっているのでパネルASSY交換

画面が暗い

テレビの設定で「ダイナミック」「標準」などがあるのでそこで変化できる

音の調整の数字が思うように動かない

テレビの音声調整のボタンを短く押すと「1」「2」「3」と変わる

少し長く押すと「123」と一気に進む

これはグーグルのアップデートでこうなってるので正常である

テレビのリモコンが効かない

テレビのリモコンが効かない場合

①電池切れ

②新しいリモコンで試す

テレビが電源つかない時ある＆急に初期化される

修理箇所

「基盤」が故障していて、電源を入れたときの処理がうまく反映されなくて起動したり起動しなかったりして起動しないときがある

画面がつかない時がある「赤緑ランプ点灯」

LAMPERROR＝エラー回数＝リセットしてみた
システムアップデートもされていなかったので実行
システムアップデートで治る場合もある

ＵＳＢアップデート
インターネットアップデート
など様々な方法がある

今回は治らなく画面が表示されなくなったので「液晶画面が不良」と判断して交換

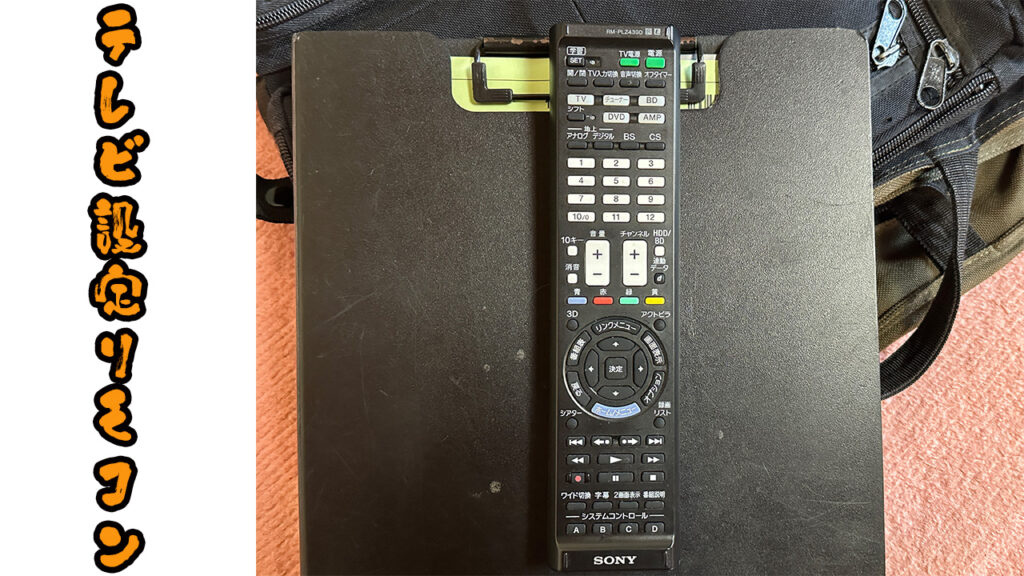

テレビ設定リモコンの設定方法

リモコンを向かい合わせに置く
設定用リモコンSET長押し「赤点滅」
設定用リモコンテレビ、チューナー、レコーダー、など使用したいか所のボタンを押す
設定用リモコン設定したいボタンを軽く押す
ベースのリモコンの登録したいボタンの機能を押す
設定リモコンがピピピと音がなり登録される

工程リモコン

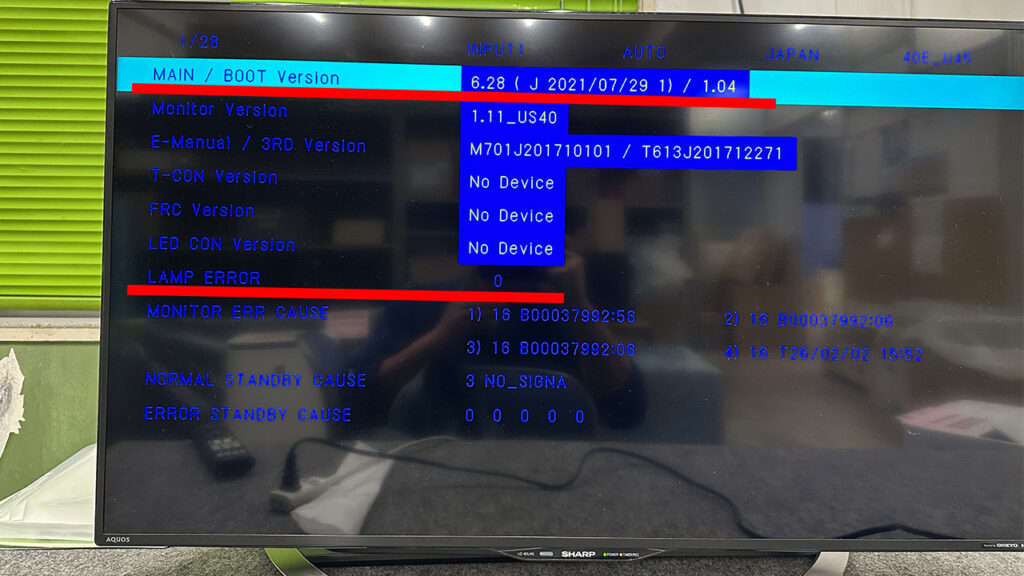

バージョン＆ランプエラー

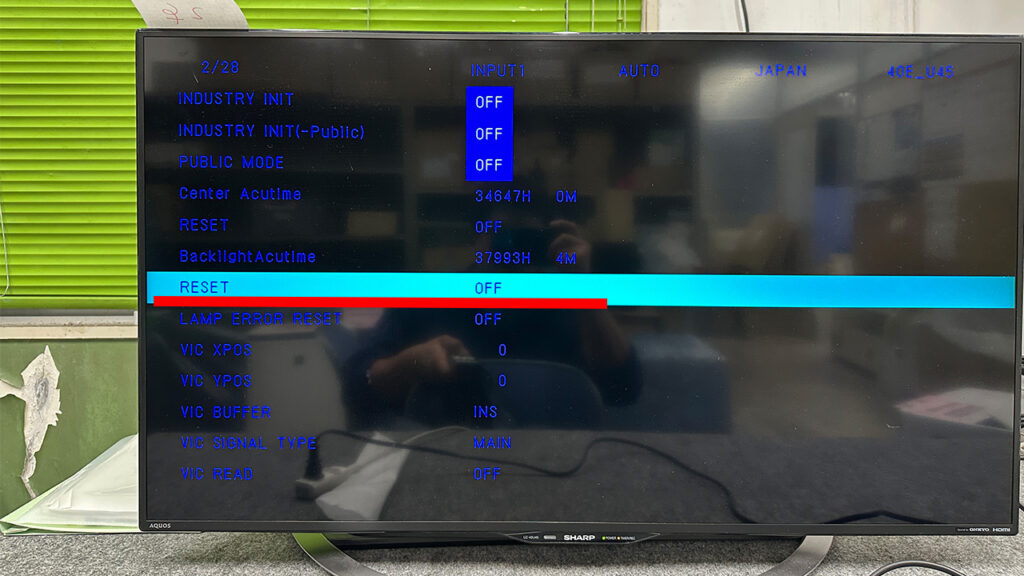

ランプエラーリセット

初期化＝基盤交換して変な挙動をしたときすると治る時がある

テストモード

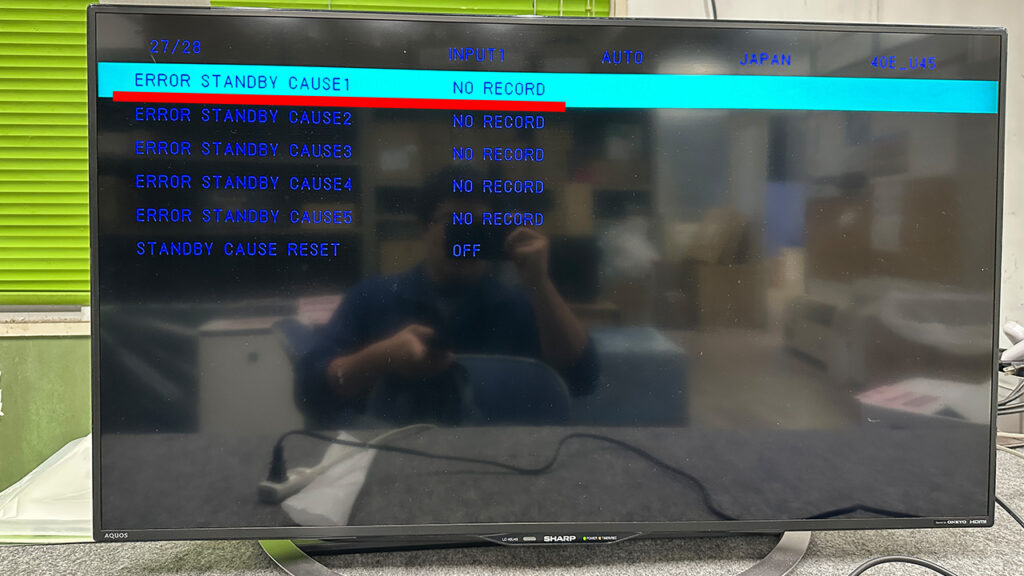

エラー表示
16＝電源異常「パネル交換」

作業方法

HDDで録画などで外部に設定している時は「テレビの設定でHDDとの接続解除」する
配線外しておけば問題ない時も多い

テレビ裏側の配線も写真を撮っておくとスムーズである

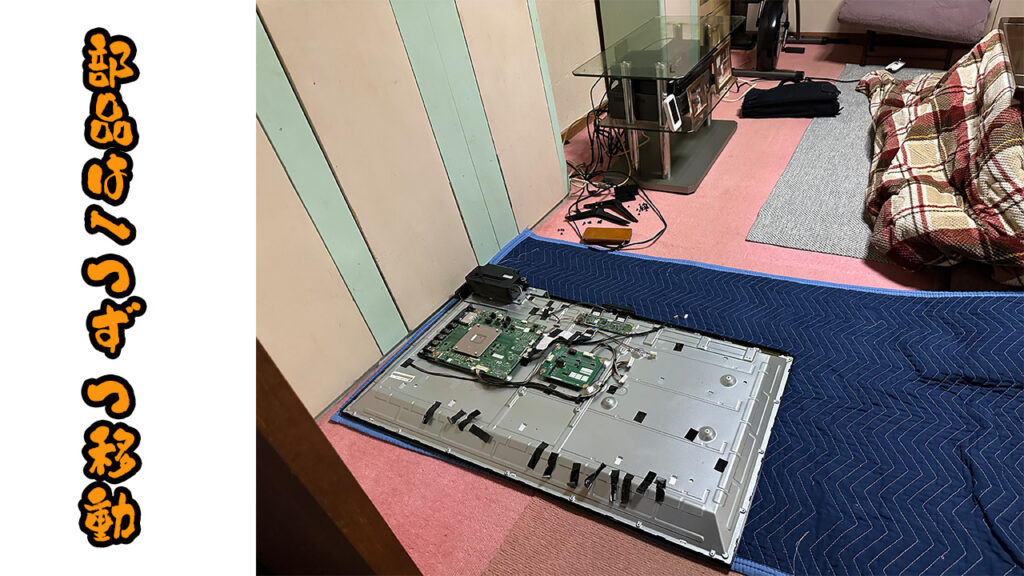

部品は一個ずつ外して移動する

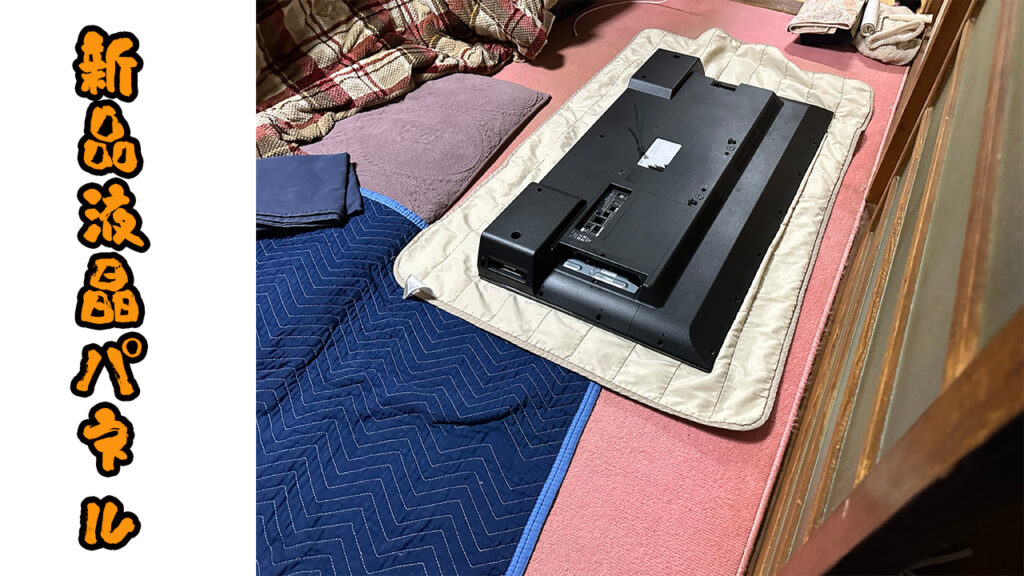

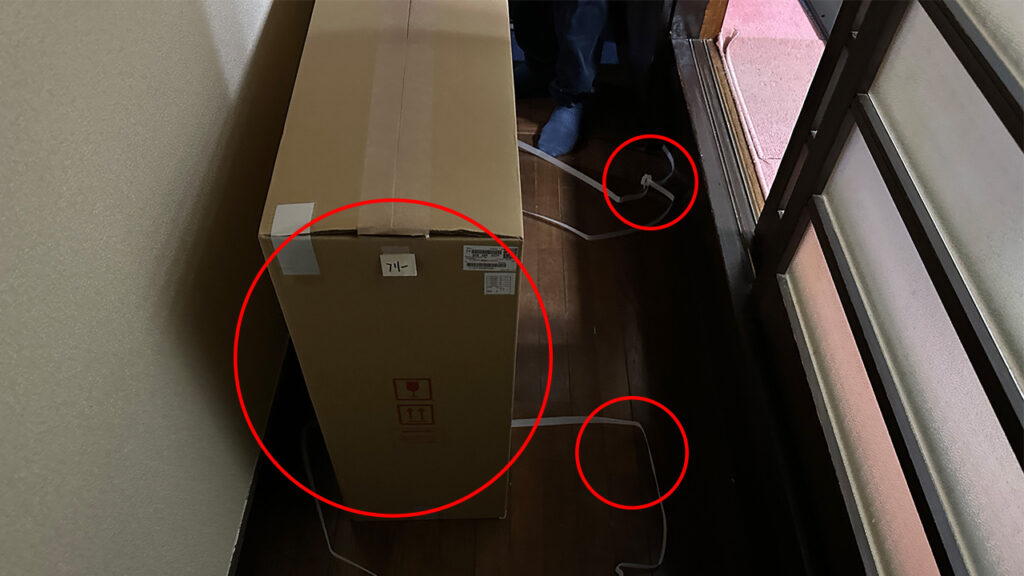

交換した液晶パネルは持ち帰るために丁寧に開封する
ひもは切らない
中身も丁寧に扱う
斜めにしない

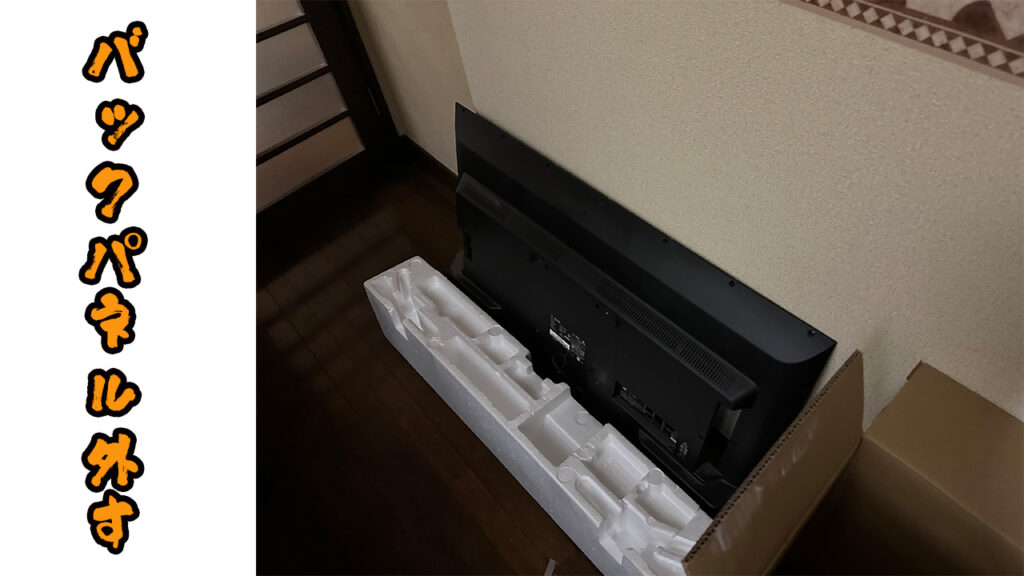

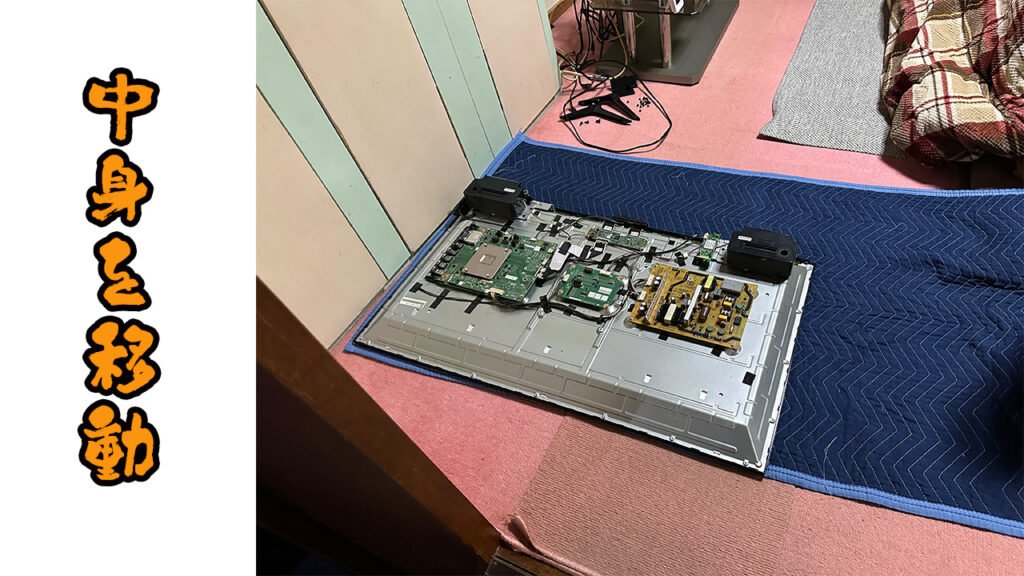

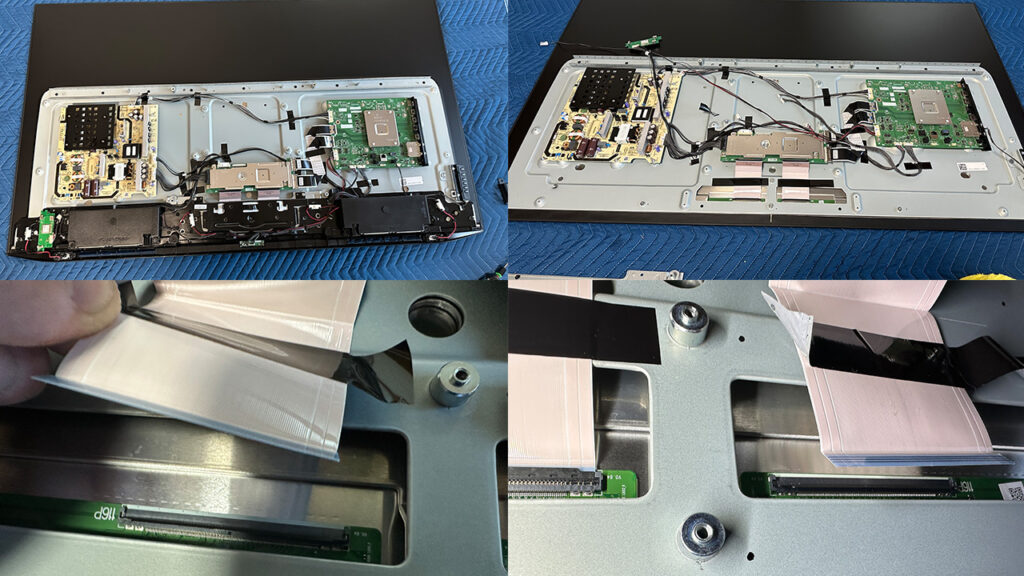

背面カバーを外し中身を移動させていく

元通りに戻して設定などを確認して作業終了

清掃？

様々なシチュエーション

レコーダーで録画したものが音声だけ聞こえて画像が見えない
テレビ最新の４K対応の有機EL

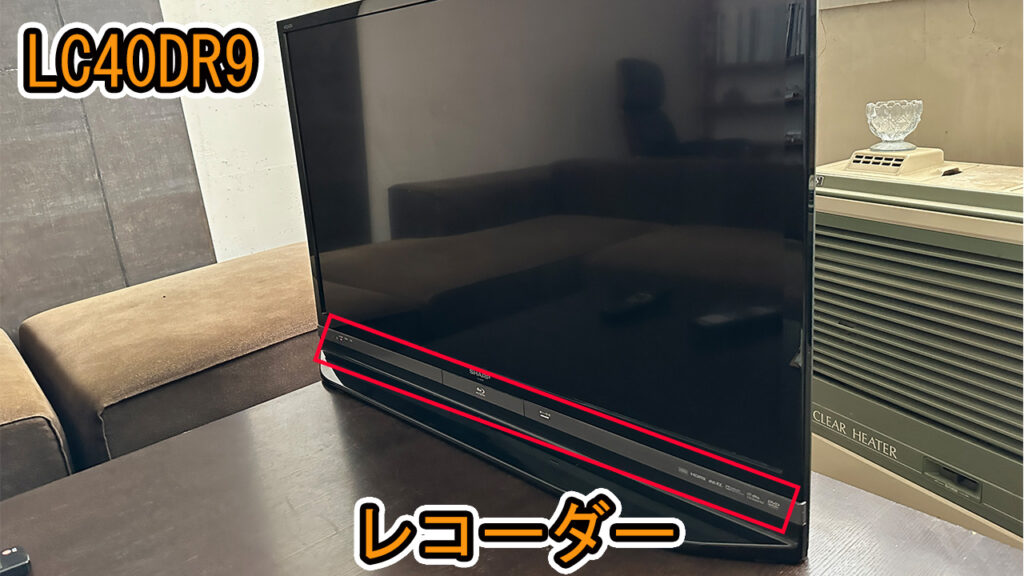

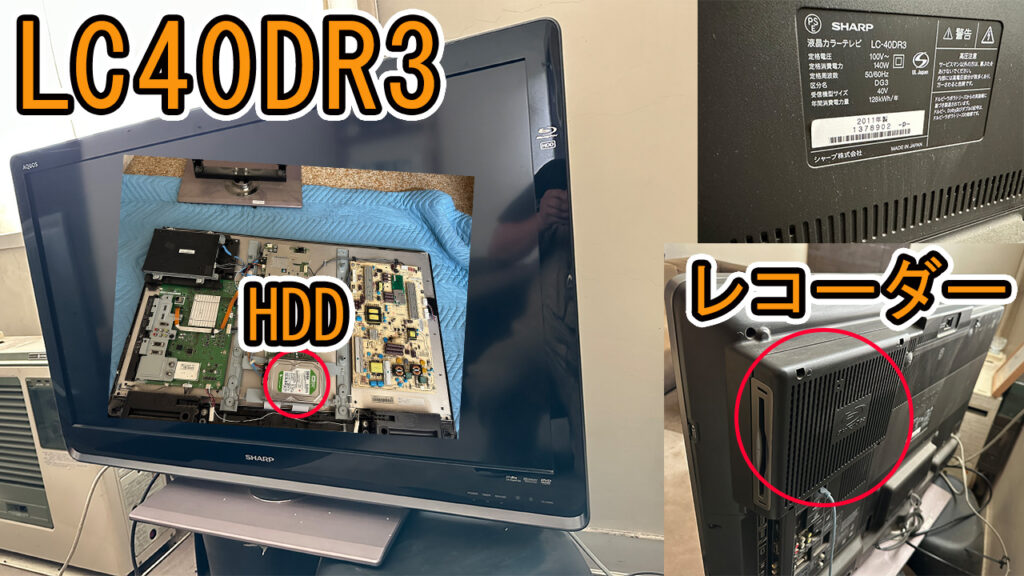

レコーダー１５年前のBDレコーダー
エレコムのHDD

1️⃣古いレコーダーは現在の４K放送に対応していなくて録画したものを作成しようとしたら対応していない番組と表示が出ることがある
2️⃣古いレコーダーとTVのHDMIケーブルのケーブルの規格が古くて表示出来ない時もあるのでHDMIケーブルを交換する
3️⃣エレコムのHDDでも同様の症状が出る時はテレビの基板などが怪しい
