動かすと異音がする

ドラム式洗濯機のドアを開けて「水槽を直接手で動かす」「スタートボタンで動かす」回転時に異音がすれば「水槽の軸が駄目なの交換」

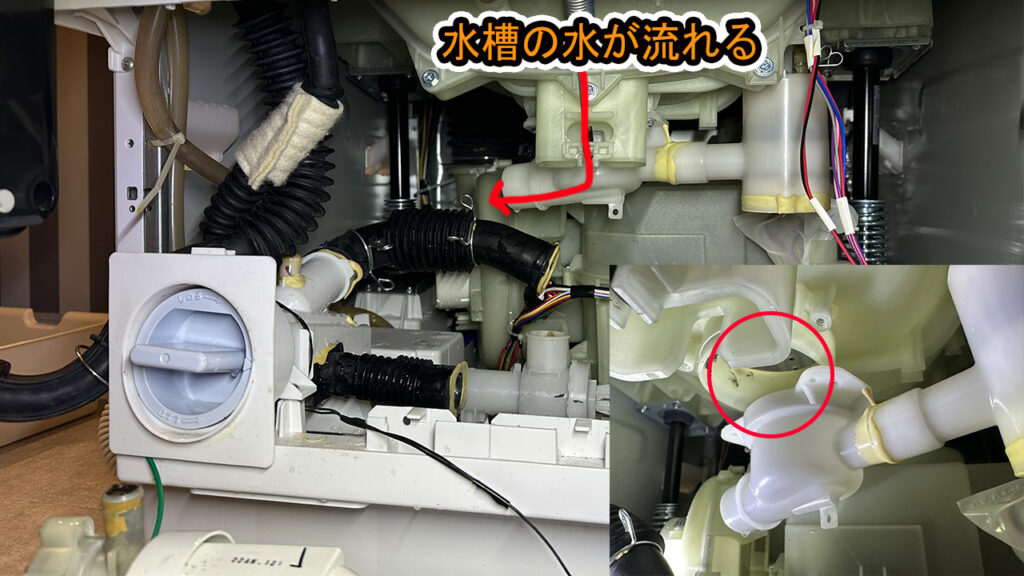

ドラム式排水の仕組み

すすぎの時にドラムの前側にオーバーフローした水はゴムの縦溝に沿って流れる
すすぎの最中でも少し水が流れる工程がある

ゴミやヘアピンなどで穴や傷がつくと水をふさぐことができないので水が流れてしまう

糸くずフィルターから水が出てくるときは中身が詰まっている
排水モーターが引っ張りゴムが動いて排水する
ゴムが切れてたときはゴム交換だけでも良い

水位センサーの点検＆動き

水位センサー＆ホースの点検

水位センサーの点検

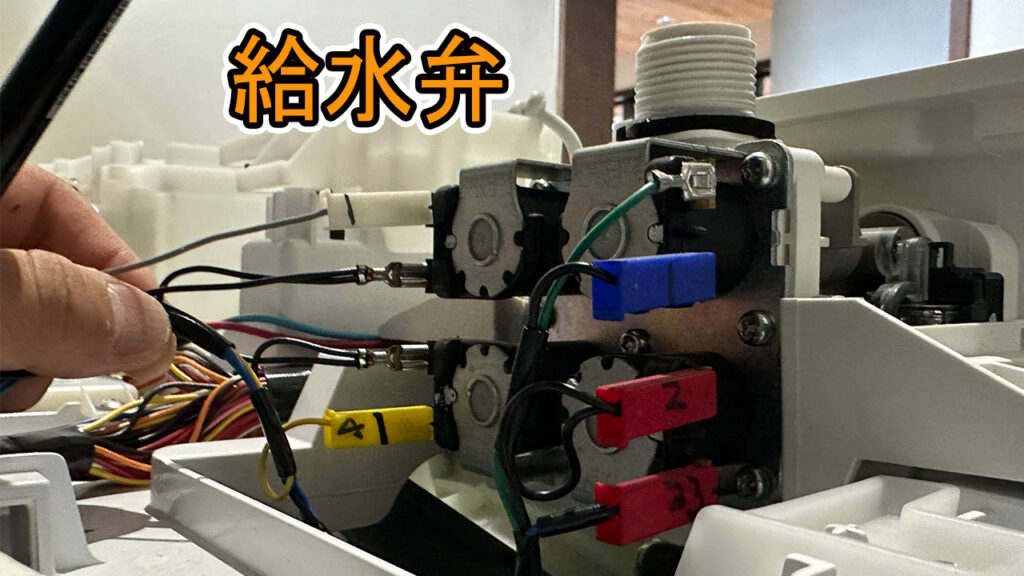

洗濯機スタート➡水位センサーが水量を測定➡規定量に達したら給水弁を停止させる
水位センサーが故障していて「満水検知」しているとスタートしても「満水」と認識して安全装置が働いて洗濯機の電源を強制的に落として停止させる作動もある
水位センサーの点検方法➡水位センサーのホースを外してカプラをつけておく➡外したホースに息を吹き込むと給水弁が止まる

脱水の時の動作
水位センサーが水槽の中の水量を検知➡水がなくなれば排水弁を閉じて水槽が動く
水位センサーが水量を正常に検知できないとずっと排水をしていて脱水しない「E3」排水エラーが表示される

水位センサーが異常でも点検でたまに正常な時もあるので騙されない

ホースの点検
水位センサーのホースはつなぐ➡下のホースを外す➡外したホースに息を入れて漏れがなければホースは正常

水位センサー＆メイン基板が怪しい場合が多い

排水弁に何か詰まっていてもそういう症状が出るときもある

縦型洗濯機の排水の仕組みや点検

ここにゴミや洗濯物が詰まると排水の流れが悪くなる

脱水と排水で経路が違う

脱水は真ん中の部分からダイレクトに抜ける

すすぎは左側の穴から抜ける「裏から見ると透明なパイプ」

どのくらいの頻度で水が抜けないのかヒアリング
その抜けない頻度によりテスト内容を変化させる
水が入っていて作業すると水でびしょびしょになる為である
①水を入れないで「脱水」「すすぎ」のテストをする
②排水モーターが動いてるか「音」「動作」などで確認
③脱水は動いていて「すすぎ」だけ水の抜けが悪い時は通路に何か詰まっている
④本体テスト「水を入れて排水を排水溝を使用せずにお風呂場などに出してみて流れを見る」
⑤本体に異常がなければ排水溝の内部に異常があるので伝える

水槽カバーが熱でギザギザになった

水槽カバーの表面に「パーカーの紐などが脱水時に摩擦熱で水槽カバーをギザギザにした」

対策
沢山選択しない
パーカーなどを下にして上に浮かないようにする
洗濯ネット使用

回転時異音点検

蓋を開けて真ん中のねじを外して何か落ちていないか確認

バックパネルを外して水槽を手で動かして何かないか確認

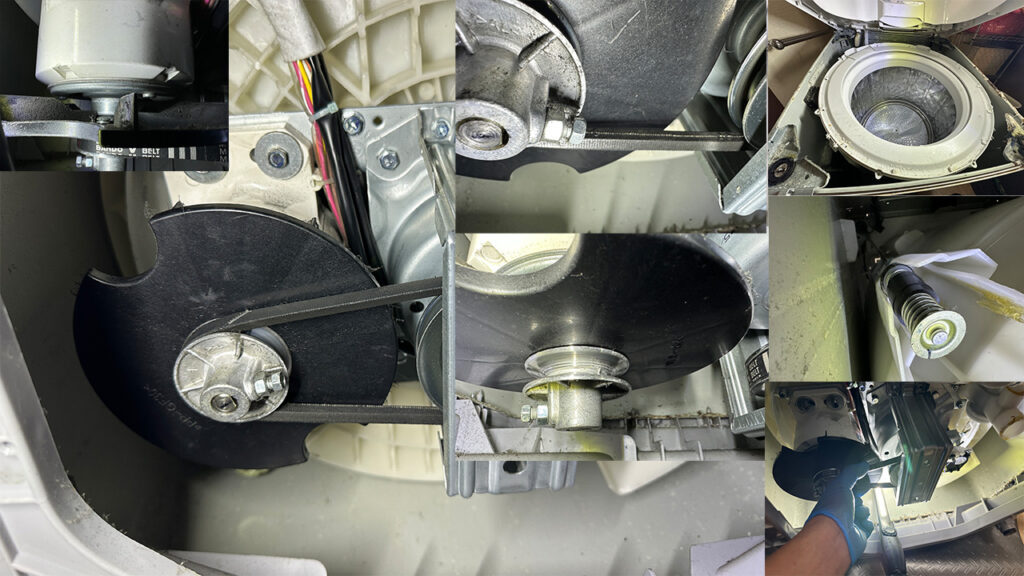

脱水ができない

作業の流れ

①洗濯機のエラー表示確認
②ベルトの確認
③配線の確認
④ベルトを外してモーターと軸のクラッチのどちらがいけないか判断

確認ポイント
洗いの時はセンターの真ん中が動く
脱水の時は水槽全体が動く

乾燥が生乾きになる

お掃除フィルターの汚れも重要なので入念にチェックする

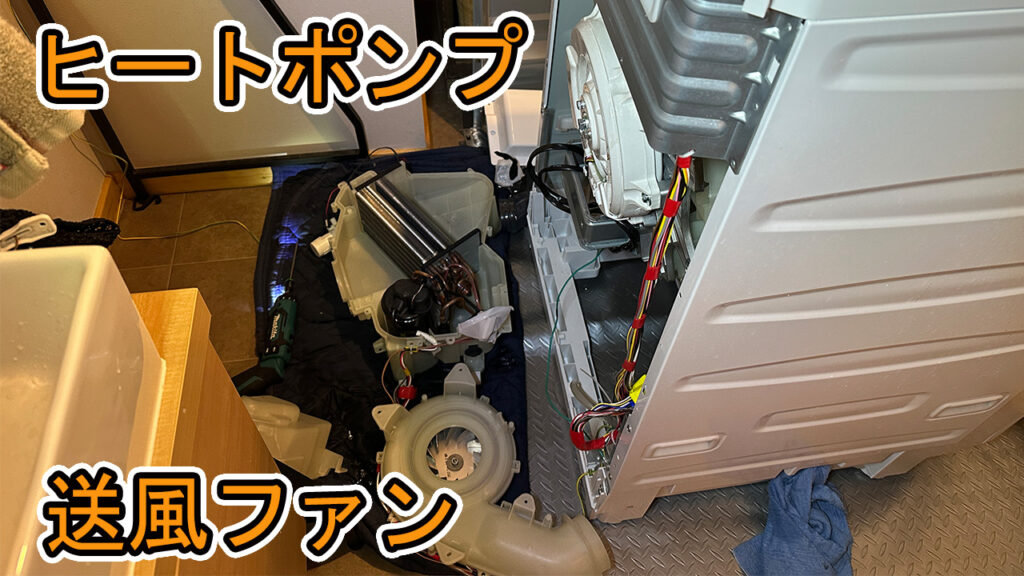

裏面分解

ヒートポンプの中を確認する
汚れ＆腐食＆摩耗状態を確認する
ゴミが詰まっていれば取り外して清掃

ゴミが詰まっていなくて腐食が進んでいたら様子見にしておく
１週間ほど使用しても駄目ならヒートポンプASSｙの交換

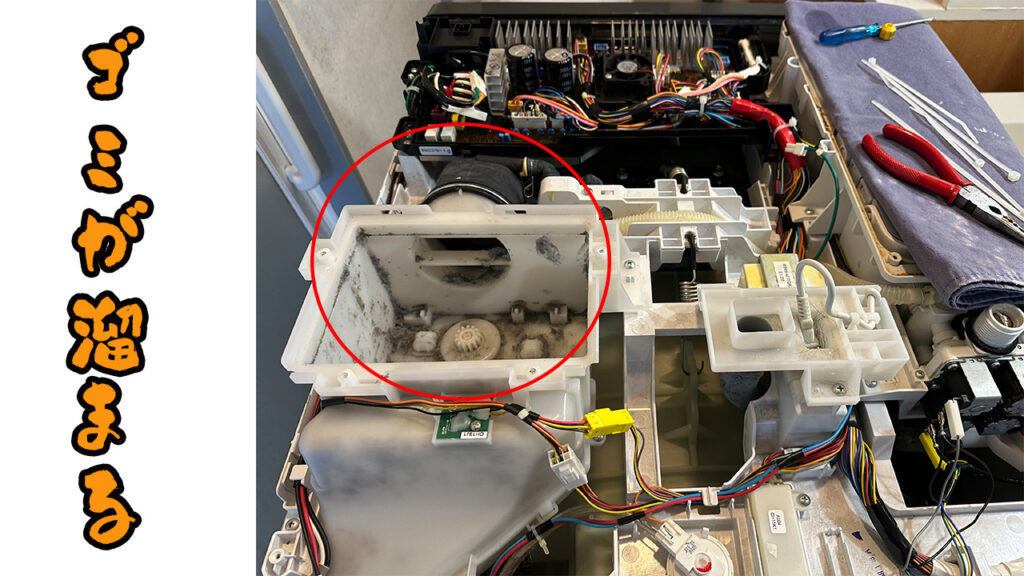

ゴミが溜まりやすいので清掃する
温風の空気の流れが悪くなり乾燥しにくくなる

ここの掃除で大概治る

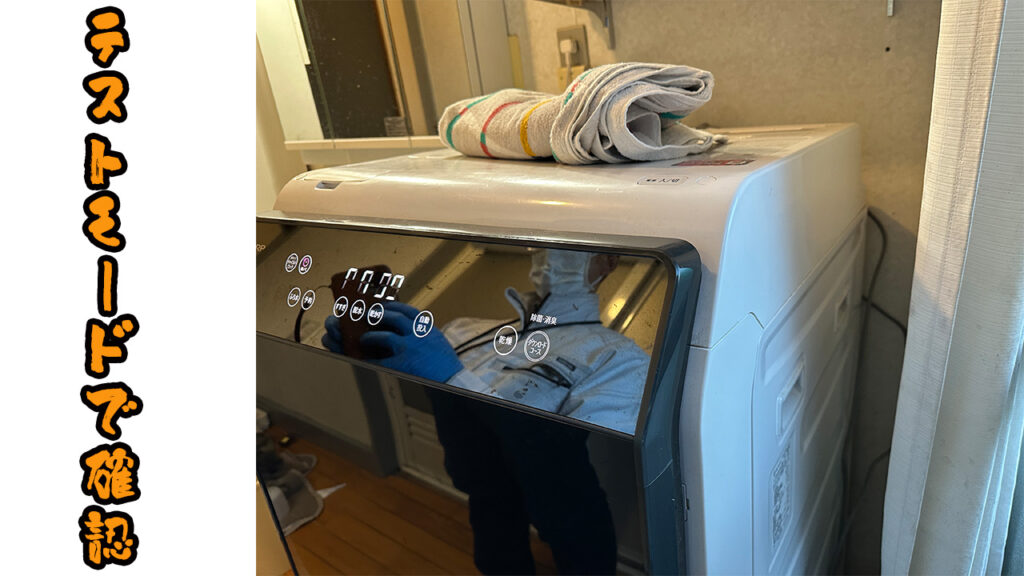

テストモードで最終確認

作業終了後マニュアルに記載のテストモードにして確認する

乾燥がおかしい

修理

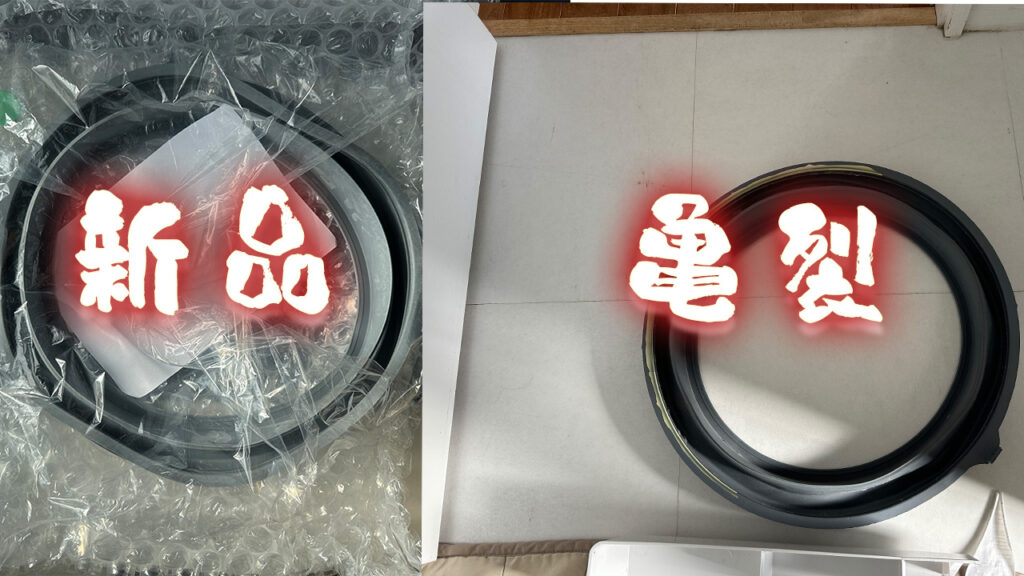

ドアパッキンが切れて水が漏れる

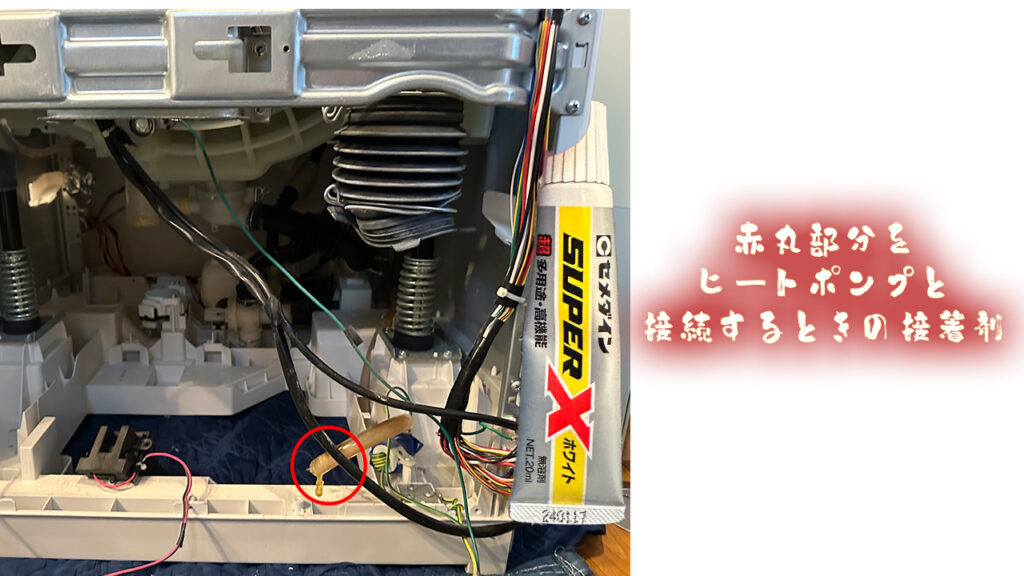

新品は本体側に接着剤で半分より下側を固定する

接着剤は「スーパーXホワイト」

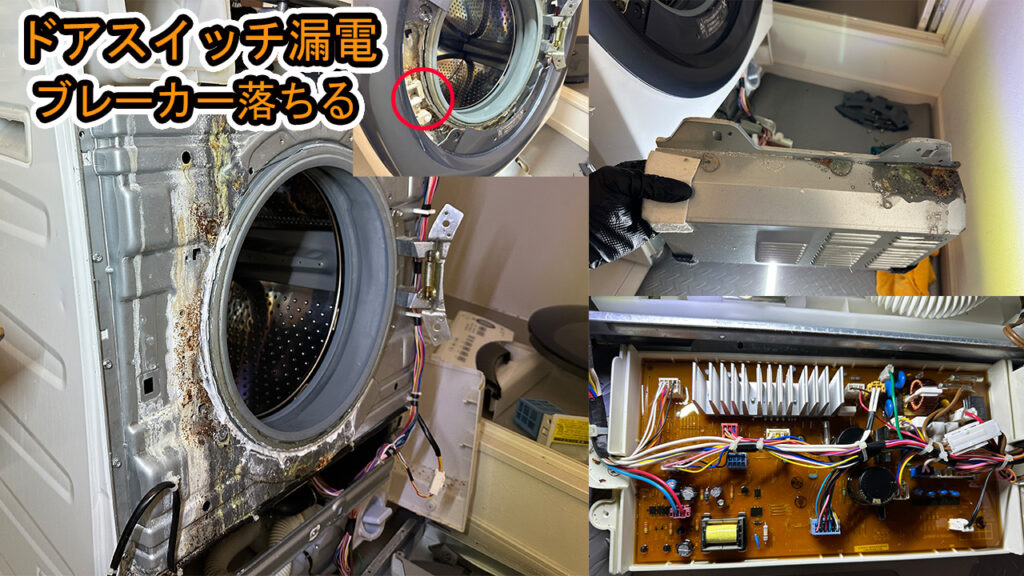

エラー「Ｅ－２１」

ドアスイッチの不良
今回は画像の通り「ドアスイッチの取り付けのプラスチックが割れてドア開閉のエラー」

脱水だけできない時がある？

１月１３日の山奥の集落で「外で使用しているせんたくき」購入して２ヶ月ほどしか使用していないが、脱水ができない時がある。

現場で症状を確認したら、異常はなかった。
お客様いわくたまに使用できる時とできない時があるそうで頻繁には使用していない
エラーコードもあまり覚えていないが何か表示されているそうだ

洗濯機の脱水の仕組みを考えてみよう

①中の洗濯槽の異常の場合
ベルト駆動なので洗濯中＆脱水共に異常が出るので違う

②エラーコードの履歴を見たいがこのタイプは保存されないタイプ
現状は異常なしである

③排水異常
正常

④水位センサー異常
水位センサーが凍ると中の水位が認識されなくて脱水されない
問題は「洗濯機が外にある」これを室内に入れることで改善される可能性がある

異常が考えられるが、今回は様子見で異常があれば再度診断にした

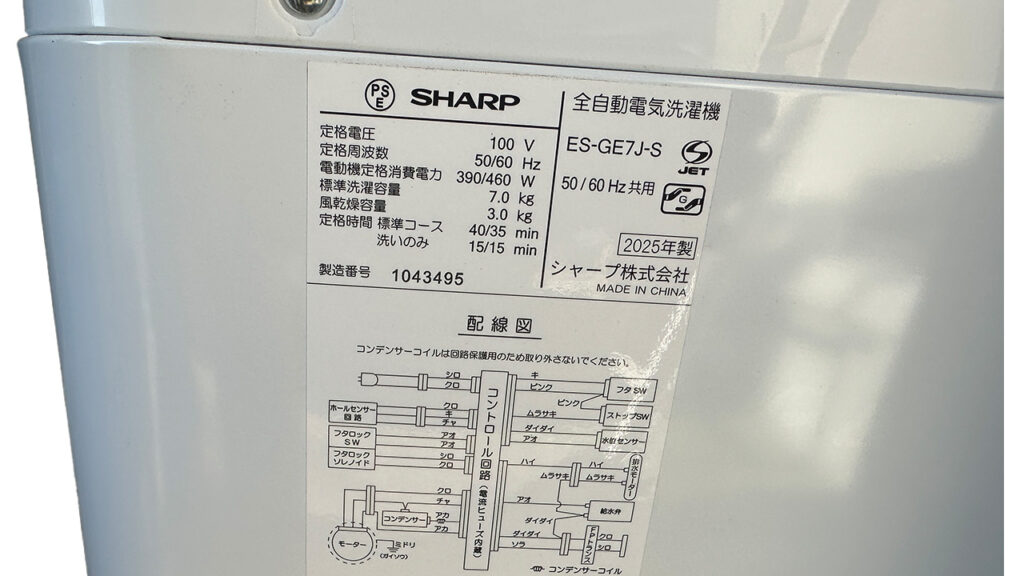

縦型洗濯機の脱水の基本構造

縦型洗濯機の脱水は、以下の条件がすべて成立して初めて開始されます。

1. 排水が完了している
2. 水位センサーが「水がない」と判断している
3. フタ（またはドア）が閉まっている
4. モーターが正常に回転できる状態

この中で1つでもNGだと、洗濯機は安全側に倒れて脱水しません。

脱水までの流れ（縦型）

1. 洗い・すすぎ終了
2. 排水弁が開く
3. 水が抜ける
4. 水位センサーが「空」を検知
5. 内槽（脱水槽）が高速回転
6. 遠心力で水分を外へ飛ばす

① 中の洗濯槽（ベルト駆動）

洗濯中＆脱水共に異常が出るはず

ベルト・モーター・クラッチ系の異常なら

• 洗い時も回らない
• 脱水時に異音・回転不良

が出るため、今回は可能性低いです。

② エラーコード履歴なし

現状は異常なし

**一時的条件異常（温度・凍結・水位誤認識）**は
エラーとして残らない機種が多いです。

③ 排水異常

正常

排水ホース詰まり・凍結・高低差がないならOK。

④ 水位センサー異常（凍結）

洗濯機が外にある

最も可能性が高いポイントです。

なぜ凍ると脱水されないか？

• 水位センサーは**空気圧式（細いチューブ）**が多い
• 内部の水や結露が凍結
• 実際は水が抜けているのに
  「まだ水がある」と誤判断
• 洗濯機は安全上、脱水を開始しない

「水がないのに、水があると誤認識」

室内設置で改善する理由

• 凍結しない
• センサー誤動作が消える
• 排水弁・ホースも安定動作

理論的に改善する可能性は十分あります。

今回の判断について

今回は様子見で異常があれば再診断

これは非常に適切な判断です。

• 再発しなければ → 環境要因確定
• 再発するなら → 水位センサー or チューブ劣化を疑う

排出不良

洗濯機診断アドバイス

給水ホースの外し方
洗濯機の蛇口を閉めて運転させて給水弁が開くのを待つ
ホースの水の圧力があるので漏れないようにする
開いたら脱水にして洗濯機を動かす

乾燥ができない時の最初の対処法

最初に洗濯機の状態や症状の確認

①洗濯機のエラーコードを表示させて確認する
②送風のテストモードをする
③ゴミやほこりが詰まる部分を確認

クリーニング後の確認は送風のテストで見る

「U」故障ではない
「U04」大概上側のつまり

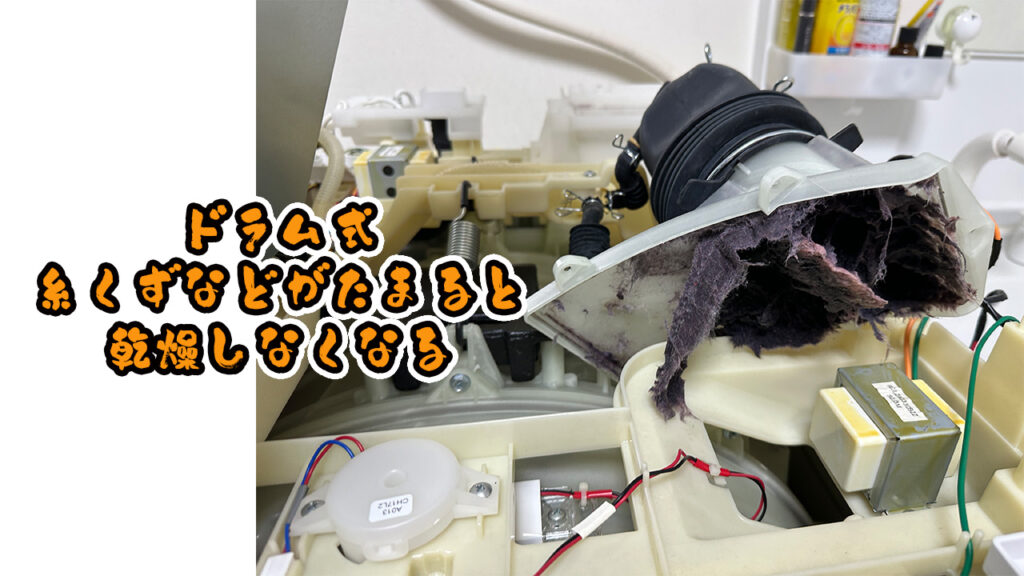

ドラム式洗濯機の乾燥に埃が溜まる時の対処法

ドラム式の層洗浄の一番長いコース「８時間」を定期的にする
洗濯層クリーナーは、2～３カ月でも大丈夫

「C」故障
「C25」大概故障で送風ファンモーター不良
洗濯機を動かして送風ファンの風が出ている「洗濯機の内部」
パネルに回転数が表示されるか？
内部に汚れが詰まっている時は回転に異常が出る

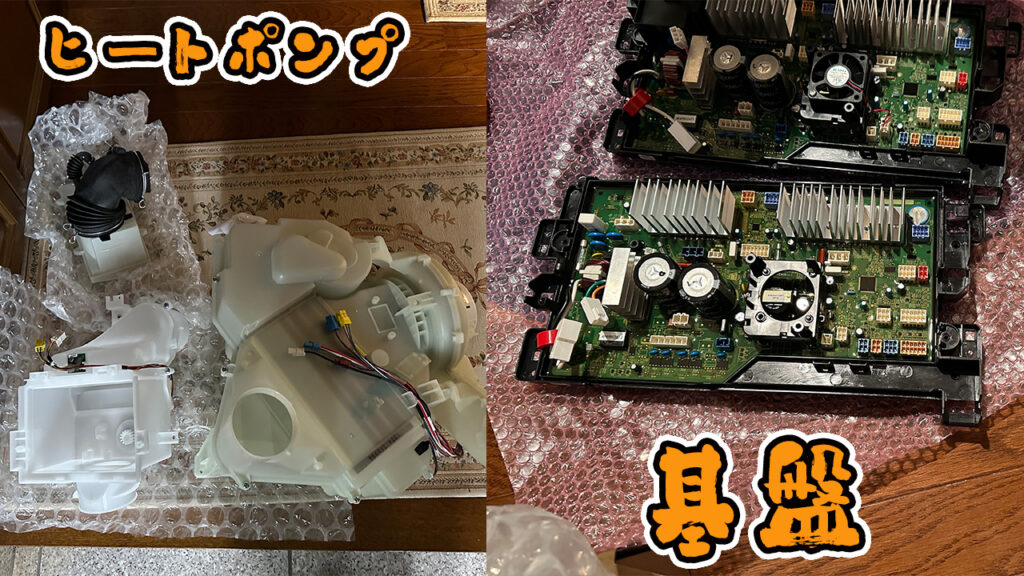

基盤も怪しいので基盤を交換して「交換した基盤のヒューズを点検」ヒューズが飛んでいる時はモータに異常がある時があるのでモーターも交換

ヒーポンテストでは、乾燥の正確な情報は出なくて、サーミスタの温度を見ている
