太陽光
R-06「エラー」
モニターや内部処理のメモリで異常を検出したことを示すエラー
Rで始まるエラーは普通の電力系統の異常ではなく、内部データ処理の異常を表しています。
リセットしても治らない場合は「室内のパネル」交換
交換後に設定が必要
記録データ
パワコン「外にあるもの」
東電の契約内容＆発電内容が記録されている

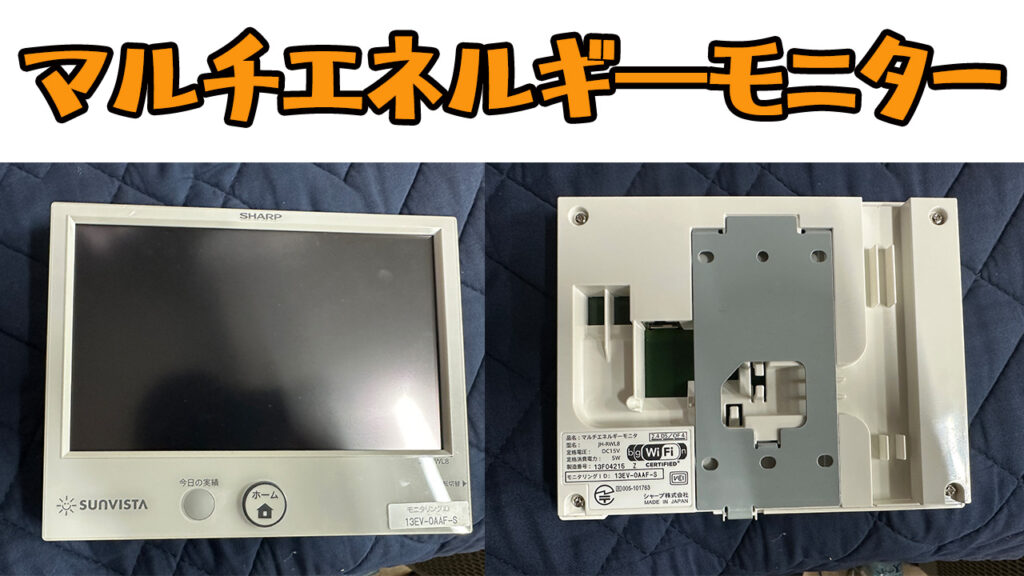

室内にあるパネル
ネットのデータ＆今までのデータが記録されている
点検方法
80V以上あればソーラーパネルのパネルは正常
80V以下はパネルが壊れている
ブレーカーON「200V」
どこかで使用されるから電圧下がる
ブレーカーOFF「250V」
発電の電圧がそのままなので高い
この２個の電圧差がないと壊れている
家のブレーカー「ON」にすればここに電圧が来る
最終確認ができる
中のパネル
JH45DD3P
「45KW」「３枚の基板」
発電量が少ない
故障判断
パネルが認識していないと「000」
認識していれば「012」
などと表示されている
認識されていない場合はその場所は故障している
正常に動いてるとき
テスタの電圧がチョコチョコ変化している
ブレーカーＯＦＦ
テスタの電圧がチョコチョコ変化していない
室内のブレーカ「ON」
基盤「ON」
電圧は変動する＆電圧の「V」はソーラーの設置枚数で変化する
１番基盤「150V」
２番基盤「200V」
基盤「OFF」
室内で使用されないので電圧は上がる＆電圧が変化ないと壊れてる
１番基盤「180V」
２番基盤「200V」
今回は「２番基盤が故障」だとわかる

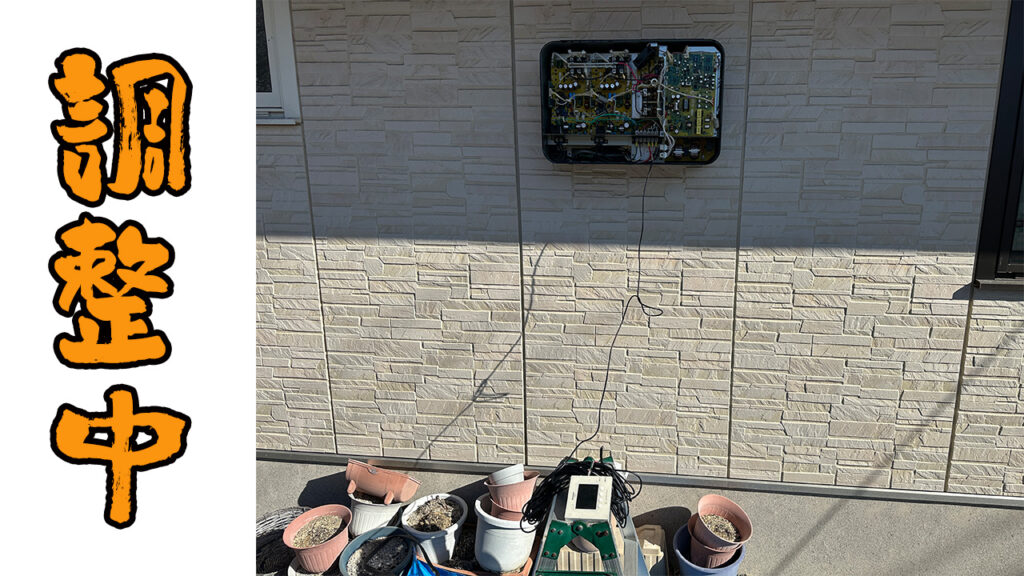

修理作業
室内のブレーカー「OFF」
基盤のブレーカー「OFF」
端子を外したら感電しないように外した端子に養生をする
交換したら再度電圧を測定して正常になればOK
調整作業中は説明書を見ながら接続
各メーカーごとに専用機械が必須
モニターの表示「0.01」＝１番の基盤
調整が終われば「0.12」＝１番+２番の基盤が設定できたという事
最後に室内のブレーカーを戻し室内のパネルを確認して作業終了
PVアナライザー点検
パワコンの電圧をテスターで測定しても、電圧しか調べられない
実際に必要なのは電力「Ｗ」である
電圧・電流・電力・発電効率・など見て判断できる
電力「W」＝電圧「V」ｘ電流「Ａ」
ＶＯＣ「Ｖ」現在の発電電圧
ＩＳＣ「Ａ」現在の電流「太陽が当たっている」0.579Ａとあるが0.5Ａを過ぎると少なすぎてグラフでない時もある
太陽ギンギンの時は「7.62Ａ」とか出てる
ＰＭＡＸ＝電圧ｘ電流
ＶＰＭ「ＰＶアナライザーでの推定発電電圧」
ＩＰＭ「ＰＶアナライザーでの推定発電電流」
ＦＦ「発電効率」０．６以下になると効率が悪く壊れている
古いパワコン
