エアコン
エアコンのガス点検「試運転」で行う
①試運転なら温度に関係なく一定の温度で動くため正しい値が表示
②正しい値
停止時＝1.0
試運転「冷房」＝0.6～0.5
試運転「暖房」＝2.5
エラー調べ方
緑＝1 橙＝3 青＝2 ➡ 13－2
古いタイプのエラー表示
古いタイプのエラー表示のみかた
①ランプは五回光る
②5回「橙」が点灯してその時に「緑」が点灯するときのタイミングで見る
1回目＝16
2回目＝8
3回目＝4
4回目＝2
5回目＝1
1回目+5回目＝16+1＝17
「青＝三角のプラズママークランプ」➡12ー「ここの数字」＝13－2「例」
リモコンの表示
表示に「おとなしめ」「エコモード」
などのモードに入っていれば機能制限で電圧が半分になるの本来の「ガス圧＆冷房＆暖房」機能は低下するので注意してみる
エアコン診断の流れ
ある時は、そのエラーについて調べていく
エラーが表示ない時は次に進む
室外機にゲージをつなぎガス圧を見る

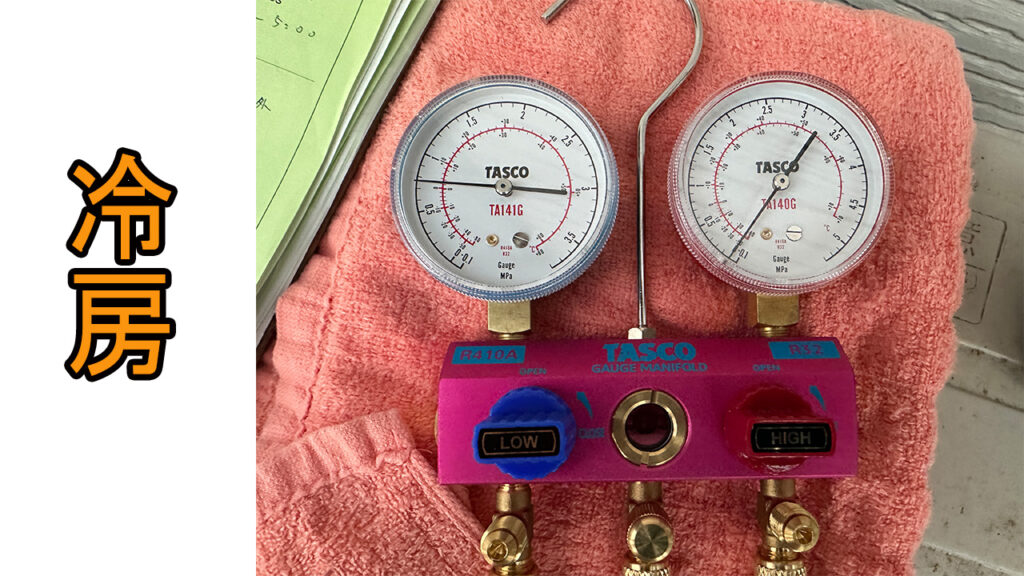

①冷房試運転「0.6～0.8」

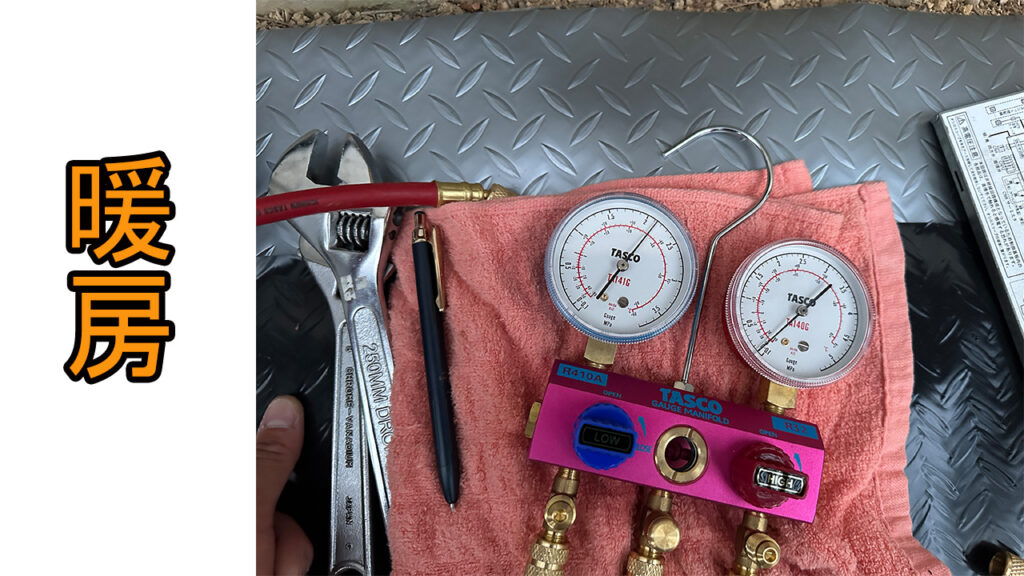

②試運転暖房「2.2～2.5」
切り替わり時に「カチ」と四方弁の音がする
③冷房と暖房の切り替わりの停止状態「1～1.1」
ガス圧が正常なら次に進む
エアコンを動かした状態でないと見れない
電圧かかるので基盤触る時注意する
室外機のエラー表示の確認方法
エラーがあれば自動でLED点滅してる
室外機のエラー表示は「４回表示」でエアコンのエラーに表示されるようになるのでエアコンにエラーがない時は室外機を見る
「ガス圧正常＆エラー履歴無＆冷房暖房正常」なら次に進む
試運転では圧力は制御されて低下しているので、正常だと判断出来たら、試運転をやめて正常運転に切り替えて確認する
暖房が出ない時、風が冷たい時は、「霜降り運転」で室外機が「20～３０分停止」することもある
エラー判断
①リモコンに表示させる
②エアコン本体のランプで判定する
暖房が出ない
作業流れ
この部品は何をしている？
電磁弁は、冷媒（ガス）の流れを電気的に開閉・切り替えするためのバルブです。
- 暖房／冷房の切り替え
- 霜取り運転（デフロスト）
- 機種によっては能力制御やバイパス制御
もし異常があると？
- 冷えない／暖まらない
- 霜取りがうまくいかない
- 異音がする
といった症状につながることがあります。

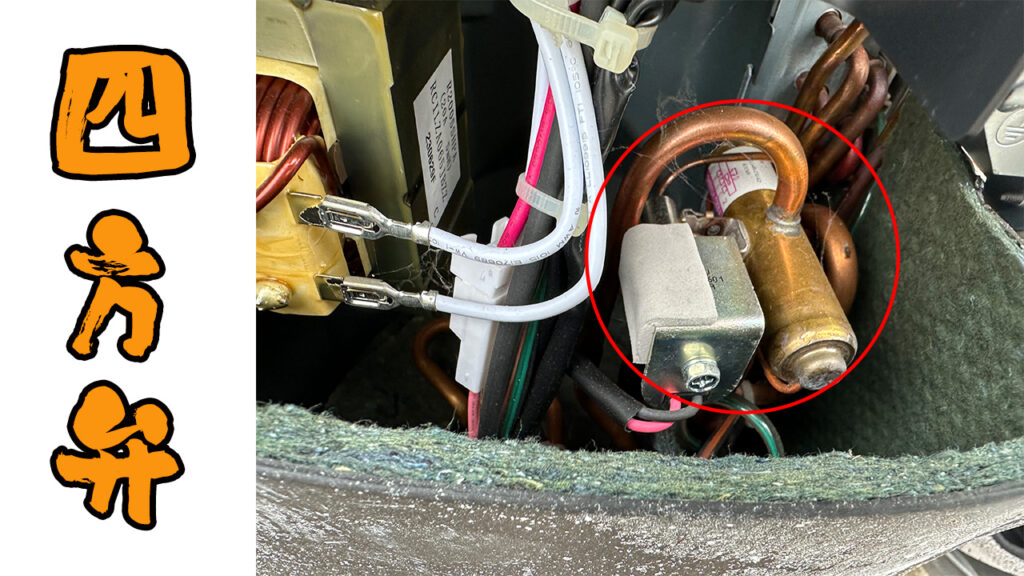

何をしている部品？
この部品の役割
冷媒（ガス）の流れる向きを切り替えること
- 冷房 ⇄ 暖房の切り替え
- 霜取り運転（デフロスト）
ヒートポンプ式エアコンの中枢部品
これが壊れる・不調になると？
- 冷房は出るが暖房にならない
- 暖房時にずっと冷風
- 霜取りが終わらない
- 「カチッ」という切替音がしない
真空引き後冷媒を入れるが途中から入らなくなるのでエアコンの「冷房」を回してガスを入れる
エアコン「ガス量点検＆補充＆フレア処理＆ガス漏れ」
正しい値

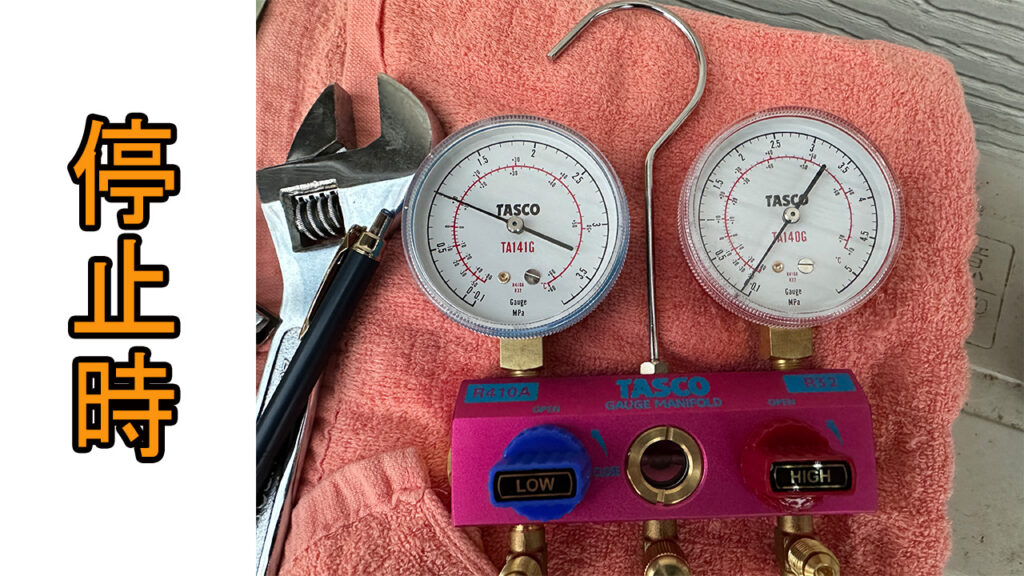

停止時＝1.0
試運転「冷房」＝0.6～0.5
試運転「暖房」＝2.5
ガス漏れ
配管が油などあると漏れている可能性が高いので配管のつなぎ目のフレア処理をする

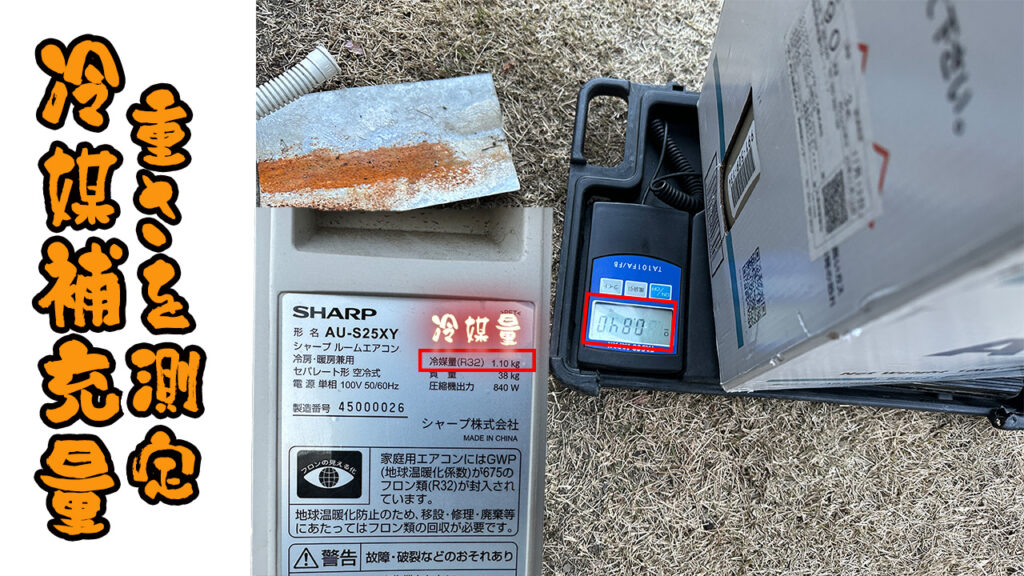

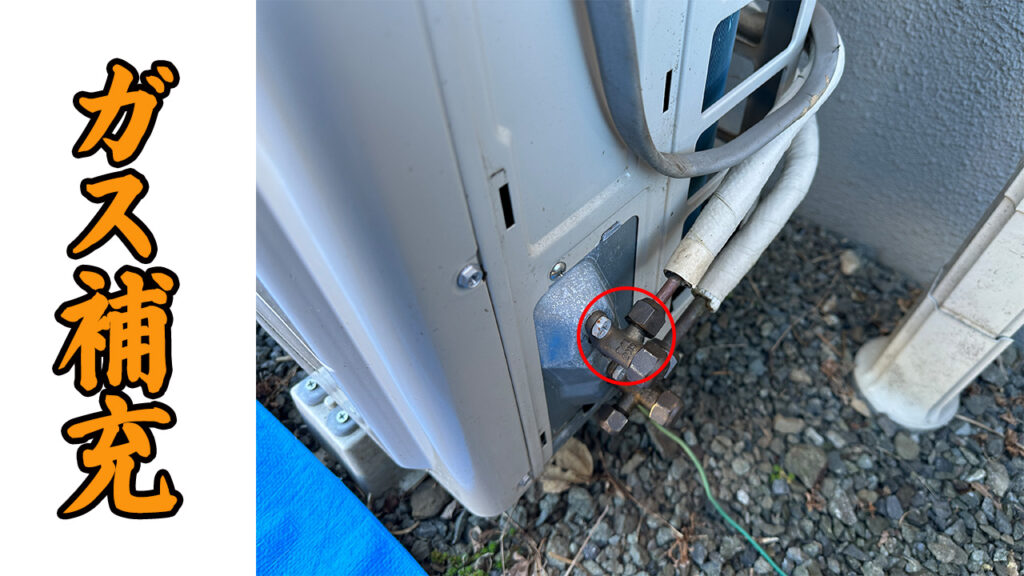

ガス補充
エアコンは冷房運転
正しい値
停止時＝1.0
試運転「冷房」＝0.6～0.5
試運転「暖房」＝2.5
細いバルブに霜が出る➡少し待機➡ガス補充➡霜がなくなるまで補充
配管が暖かくなれば作業完了
エアコンのカバーが割れて落ちた
気流ルーバーの動きが悪いとエアコンの蓋が閉まらなくエアコンの蓋の固定が壊れえしまうこともある
緑青橙ランプ点灯
お掃除系のエラー表示
①お掃除フィルターが正しくセットされていない
②リミットスイッチ不良
③ほとりが凄い

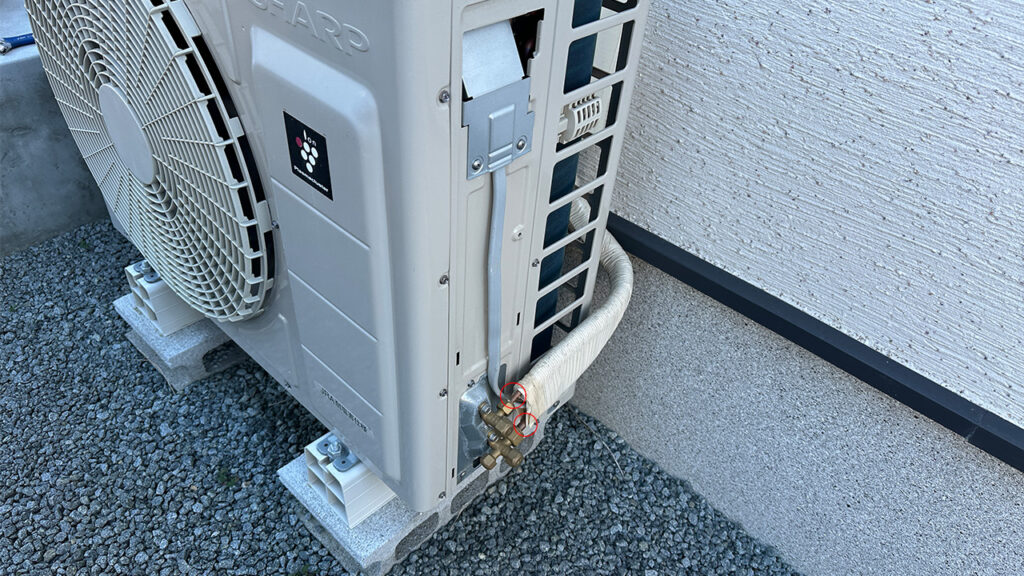

室外機
室外機の点検方法
ファンが回っている
温風出すとき
室外機のファンが回る➡配管が暖かくなる
冷風を出すとき
室外機のファンが回る➡配管が冷える

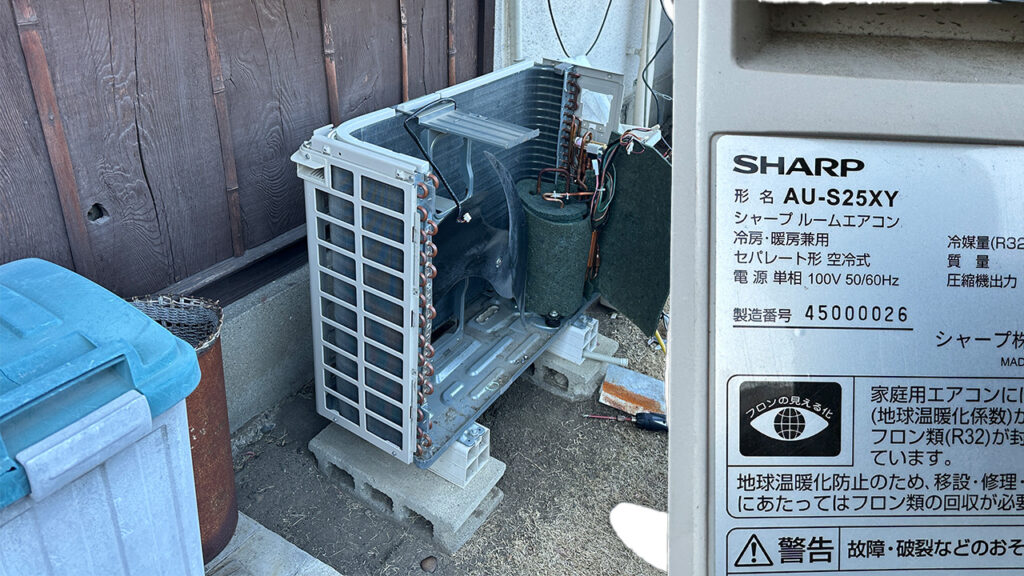

室外機故障診断
エアコン動かしてるときにエラーコードが出る
エラーコードの内容は室外機のエラー表示
四方弁端子「100V」発生
室外機が完全に動かない場合は室外機の故障
室外機の基盤が調子悪くエラーが出る「基板交換」
たまに動いてたまに動かない時は「室外機の基盤」怪しい
圧縮機が故障した時は「完全に動かなくなる」

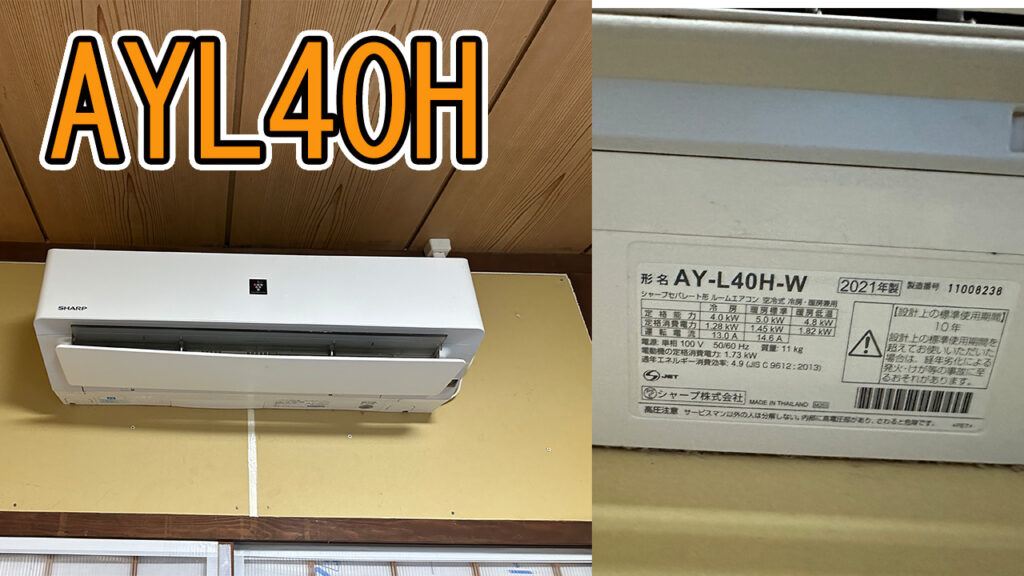

AYL40H
